Možné konfigurace backplane a kabeláže
Praktický přehled variant zapojení backplane, řadičů a interní kabeláže u serveru Dell PowerEdge R640. Článek vychází z technických schémat v servisním manuálu a převádí je do čitelnější podoby pro výběr konfigurace, servis i upgrade úložiště.
Rychlé shrnutí variant
Jak číst schémata v manuálu

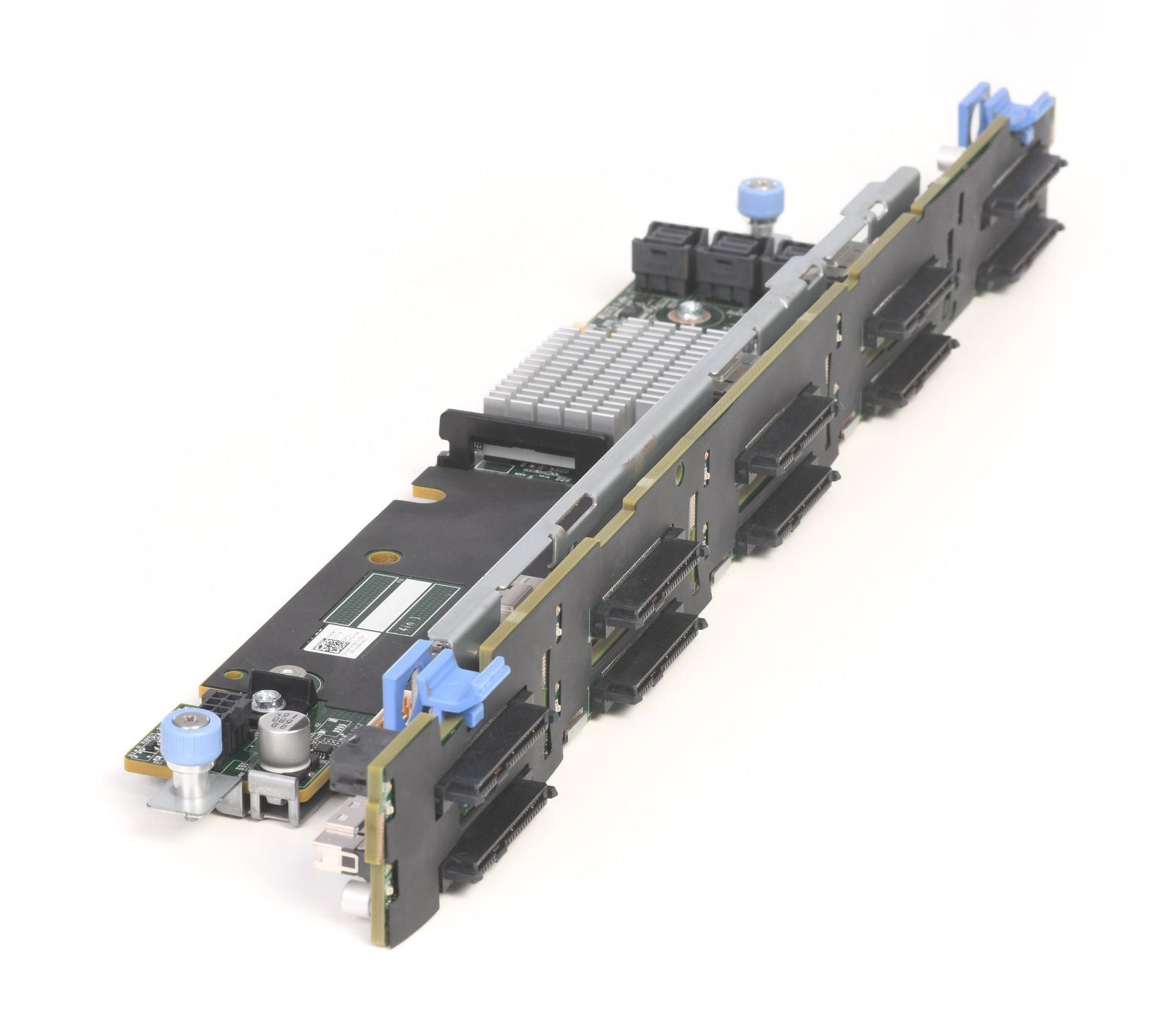

V servisních ilustracích Dell se opakuje několik klíčových prvků. Backplane je disková mezideska, do které se zasouvají disky. U 10 × 2.5" variant je navíc přítomen backplane expander, který rozšiřuje propojení pro více pozic. Dále se objevují signal cable, power cable, SAS/SATA kabely a podle konfigurace i NVMe kabely. Pokud je osazen zadní backplane 2 × 2.5", přibývá ještě samostatné napájení a signálové vedení pro rear backplane.
Rozdíl mezi Mini PERC a adapter PERC je v umístění řadiče i trase kabeláže. U Mini PERC vede kabeláž obvykle přímo na Mini PERC modul nebo storage konektor. U adapter PERC se SAS propojení přepíná na kartu PERC11, což je dobře vidět zejména v pozdějších schématech kapitoly.

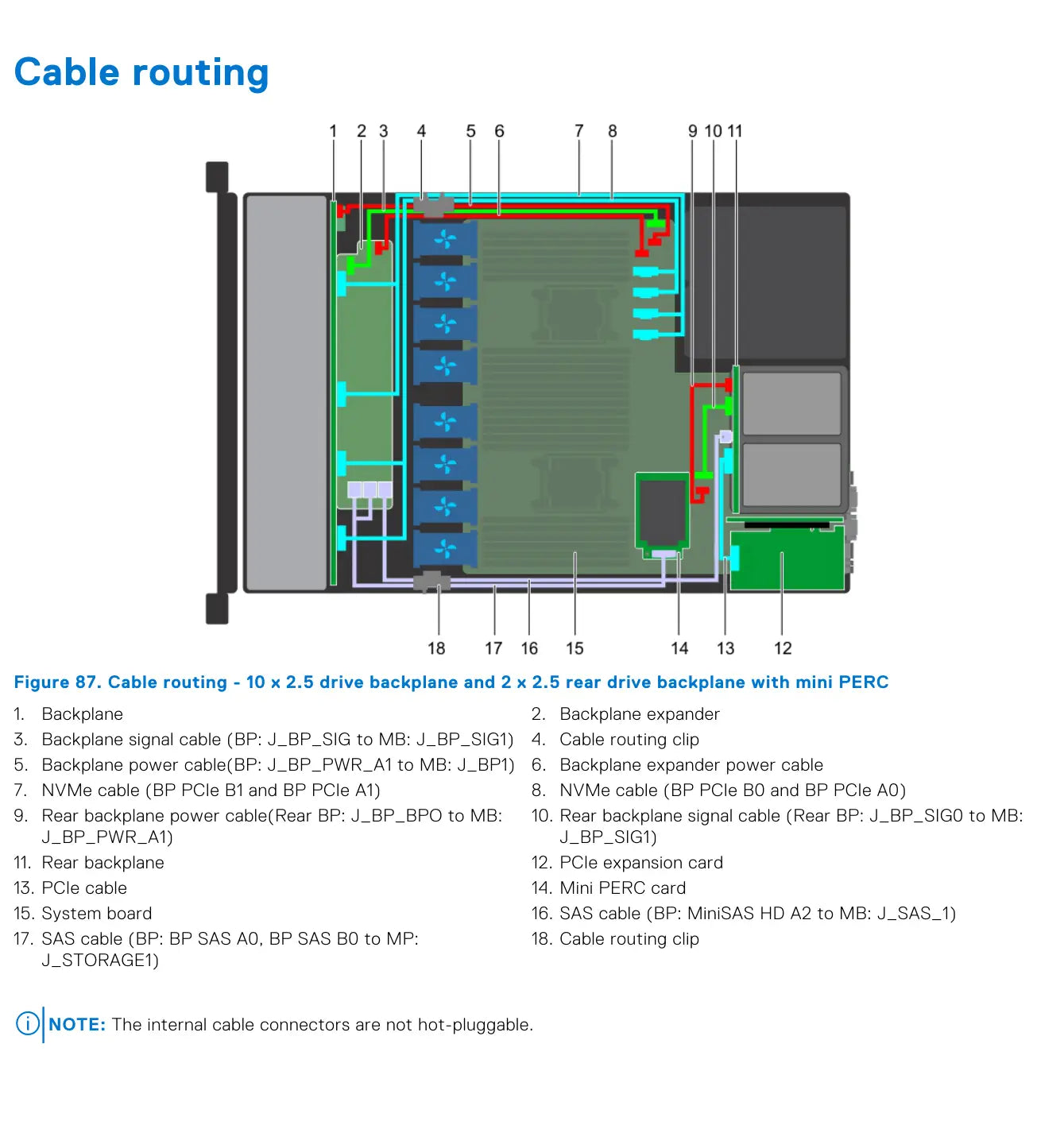

10 × 2.5" přední backplane + 2 × 2.5" rear backplane s Mini PERC
Tato varianta kombinuje plný desetipozicový přední backplane, zadní dvoupozicový backplane a řadič Mini PERC. Oproti jednodušším konfiguracím zde přibývá zadní napájecí a signálový kabel pro rear backplane.
Schéma zároveň ukazuje dvojici NVMe kabelových párů, PCIe kabel pro expanzní kartu a dva důležité SAS spoje – jeden z hlavního backplane a druhý k zadnímu backplane. Jde tedy o jednu z nejkomplexnějších kabelových konfigurací v celé kapitole.
- backplane + backplane expander v přední části
- rear backplane 2 × 2.5" se samostatným power a signal kabelem
- Mini PERC karta
- PCIe expansion card a samostatný PCIe cable
- dva NVMe páry: BP PCIe B1/A1 a BP PCIe B0/A0
- SAS vedení z backplane do storage konektoru

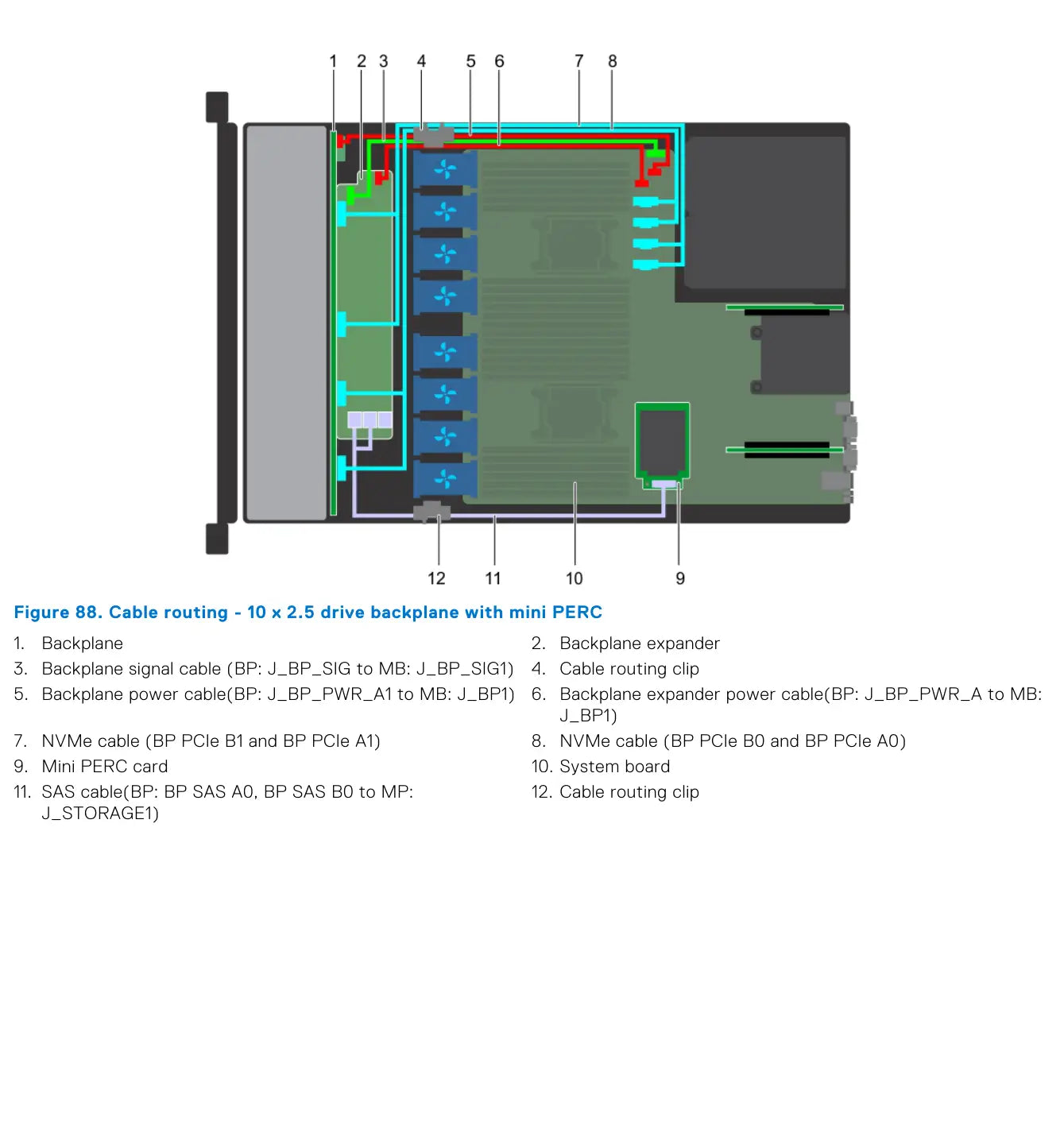

10 × 2.5" backplane s Mini PERC
Tato konfigurace je proti předchozí jednodušší, protože zde chybí rear backplane i jeho kabeláž. Zůstává ale backplane expander, dvojice NVMe kabelových párů a SAS propojení do Mini PERC.
Pro servis je to dobrý referenční model pro desetipozicovou 2.5" platformu, ze které se odvozují i další NVMe a PERC11 varianty.

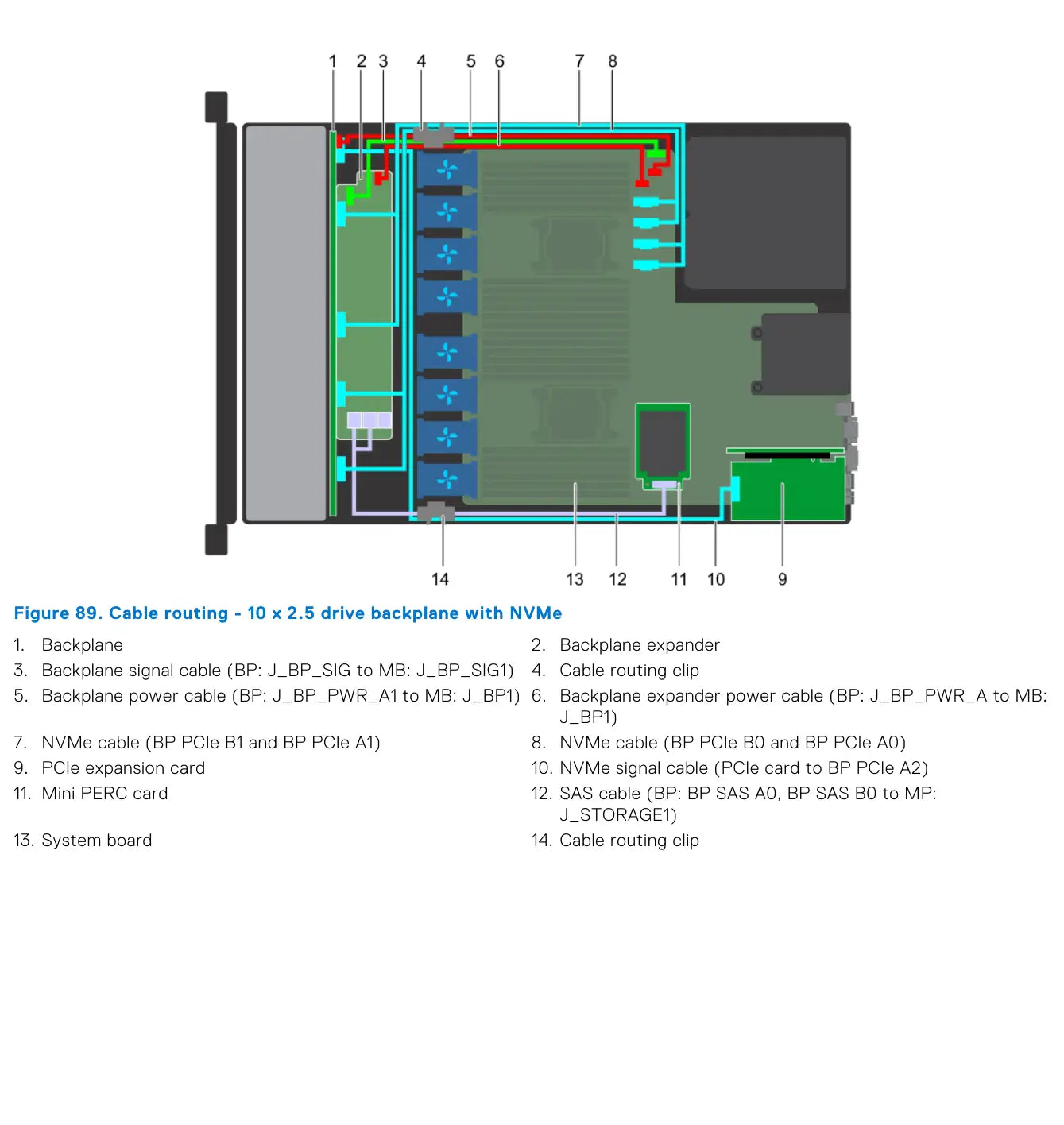

10 × 2.5" backplane s NVMe
U NVMe varianty přibývá samostatně zakreslený NVMe signal cable z PCIe expansion card do konektoru BP PCIe A2. To potvrzuje, že část komunikace už neběží pouze přes klasické SAS vedení a řadič, ale přímo přes PCIe/NVMe propojení.
Mini PERC je v obrázku stále přítomen, protože konfigurace může kombinovat SAS/SATA část s NVMe vrstvou ve stejném šasi.
4 × 3.5" a 8 × 2.5" s Mini PERC nebo onboard SATA

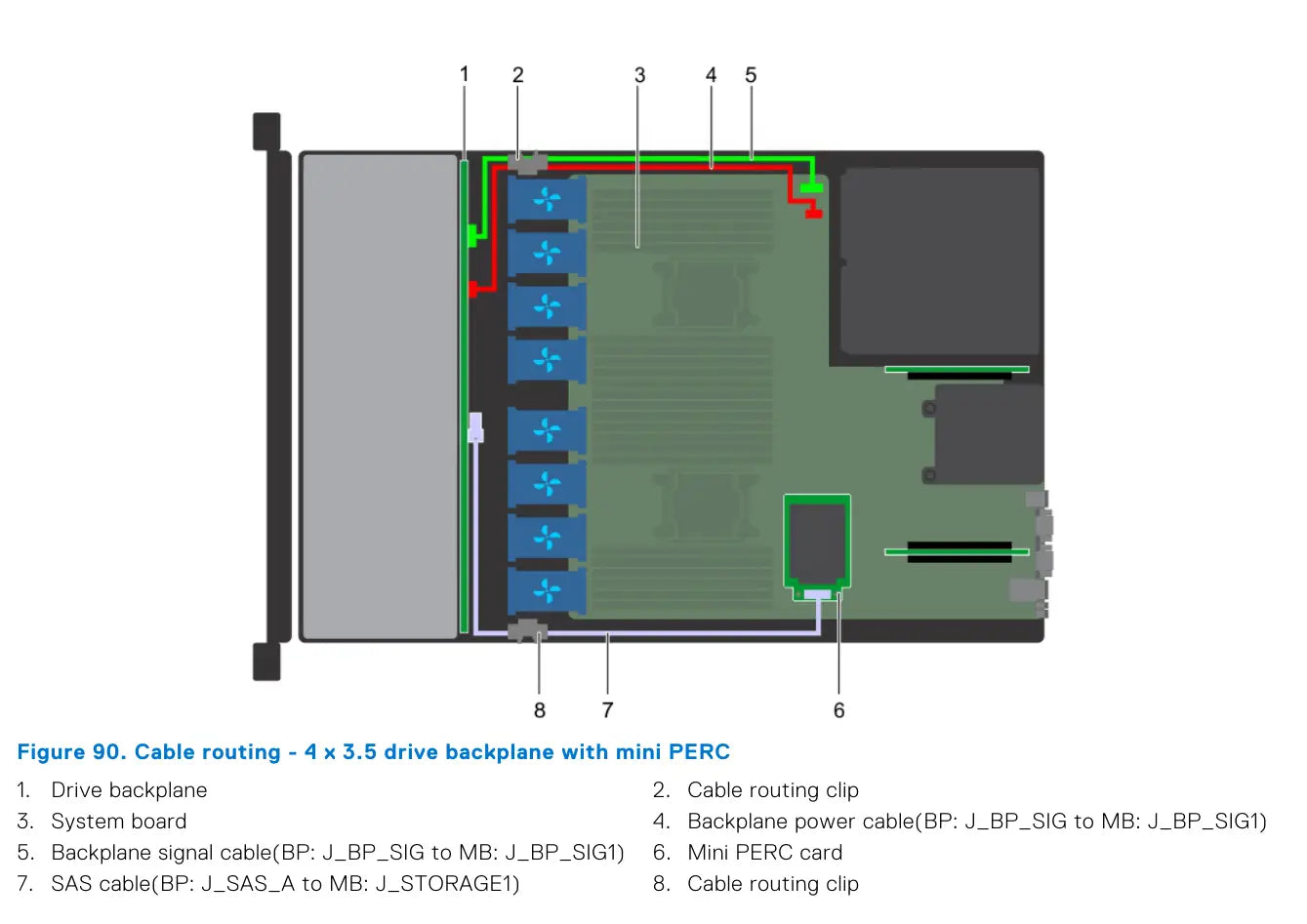

Strana 104 ukazuje dvě základní kombinace s Mini PERC: 4 × 3.5" a 8 × 2.5". V obou případech je schéma výrazně jednodušší než u 10 × 2.5" platformy, protože zde není backplane expander.

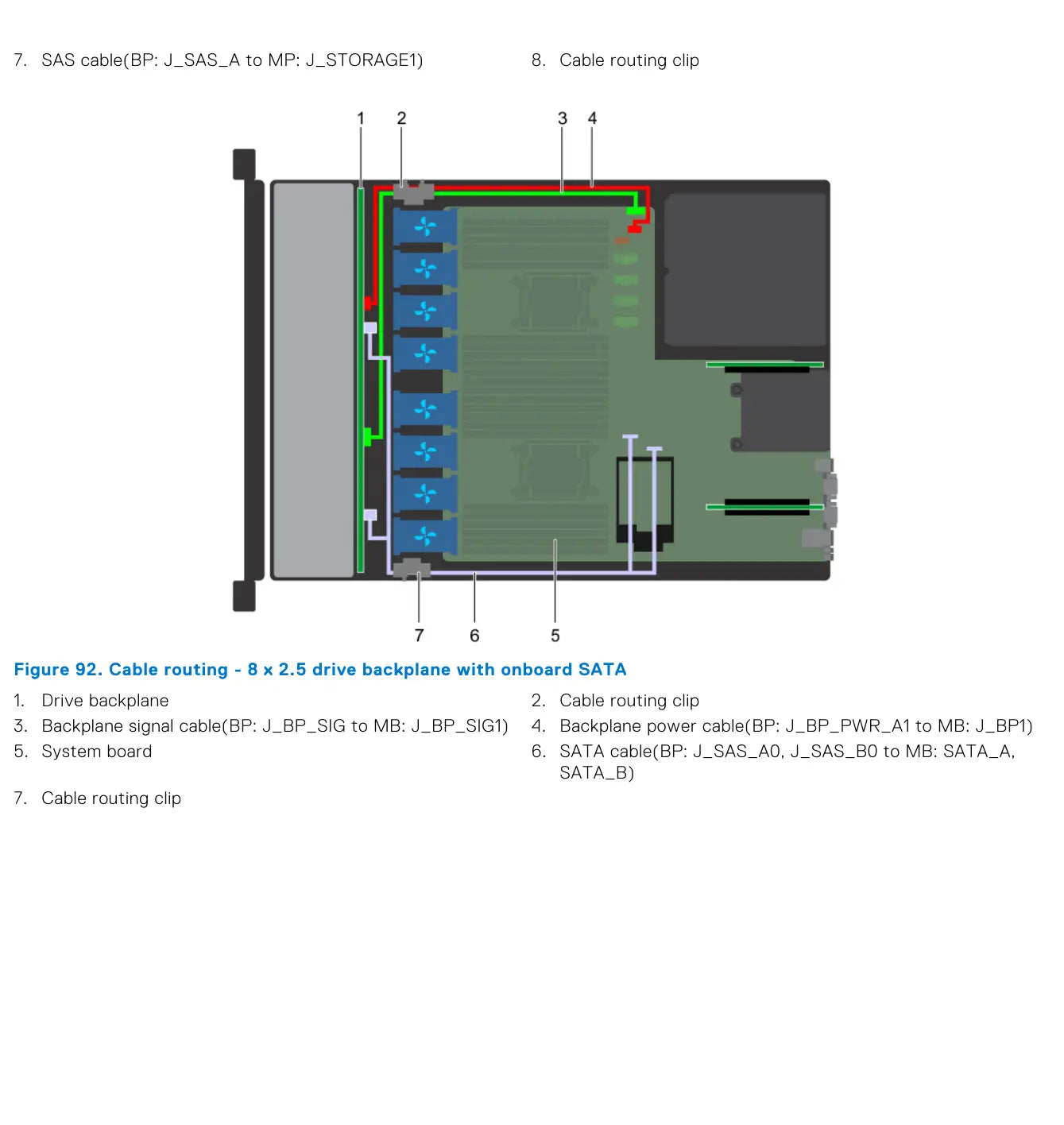

Na straně 105 je navíc varianta 8 × 2.5" s onboard SATA. Právě zde je dobře vidět rozdíl mezi hardwarovým řadičem a přímým SATA propojením do systémové desky.
4 × 3.5" + rear 2 × 2.5" a 8 × 2.5" s adapter PERC

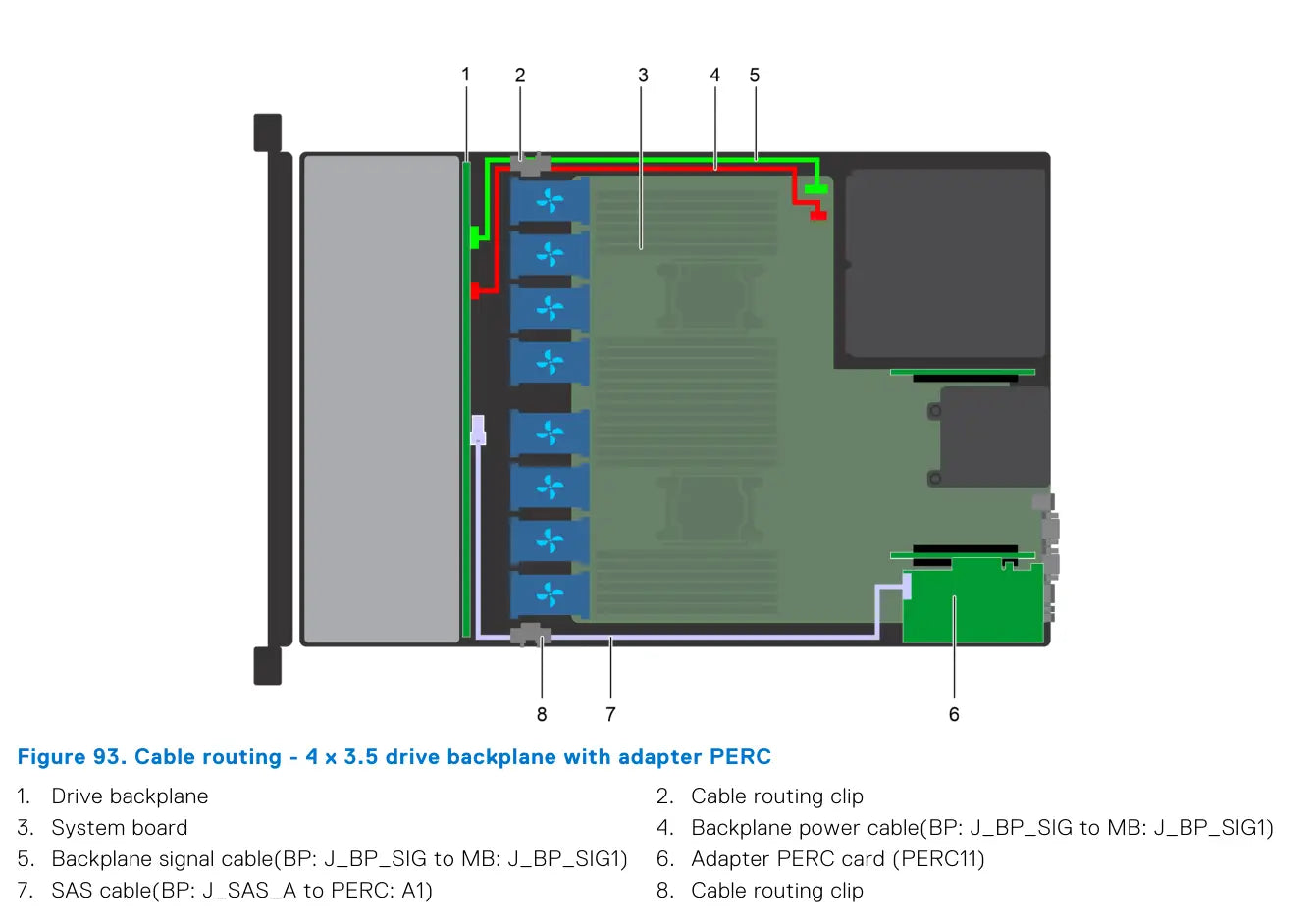

Na straně 106 se objevuje 4 × 3.5" s adapter PERC, tedy s kartou PERC11. Zároveň začíná konfigurace 4 × 3.5" + 2 × 2.5" rear backplane s NVMe, která pokračuje na straně 107.

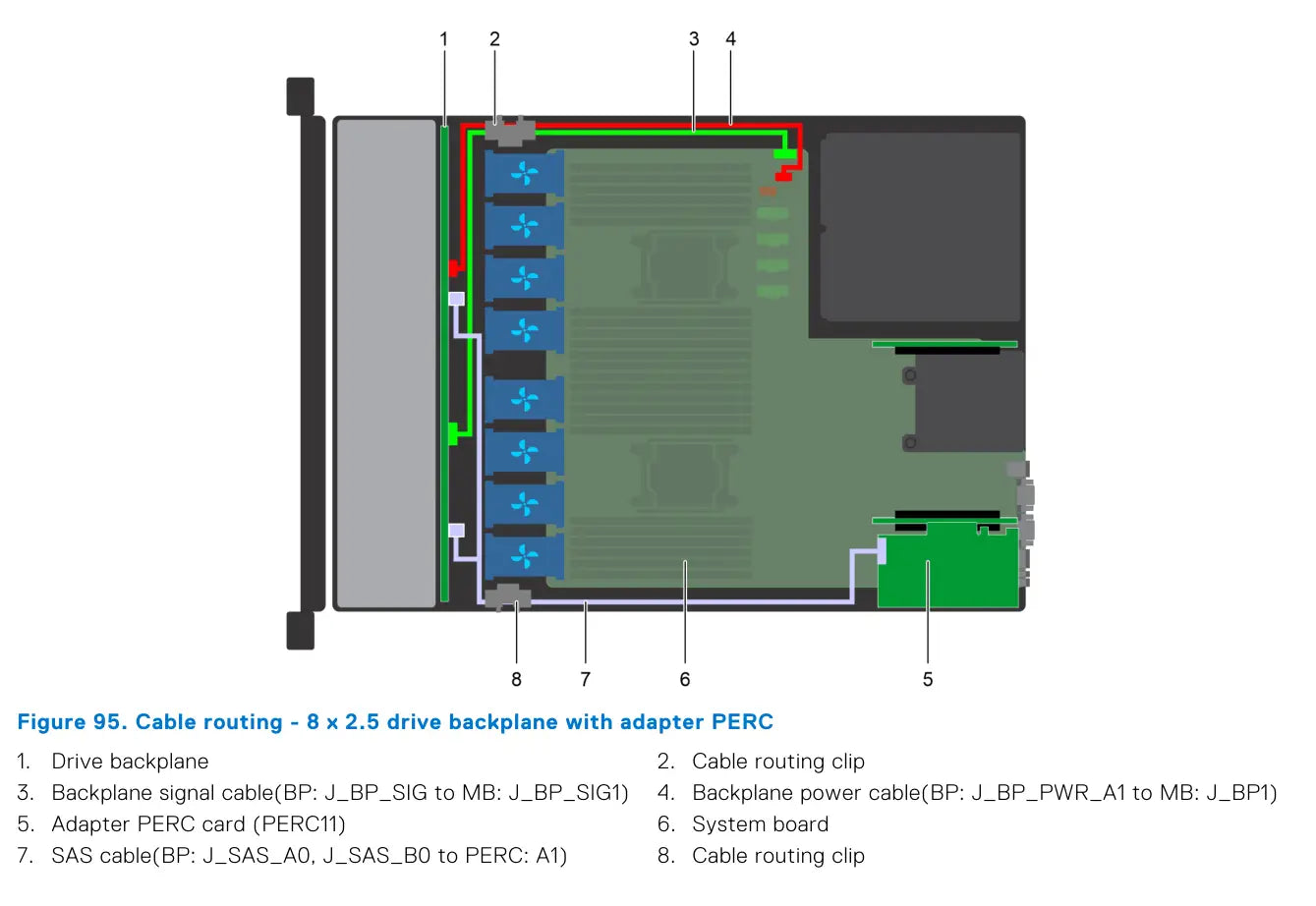

Strana 107 pak dokončuje rear backplane variantu a přidává 8 × 2.5" s adapter PERC. Dell tak rozlišuje kabeláž nejen podle typu disků, ale i podle fyzického provedení řadiče.
10 × 2.5" s adapter PERC, rear backplane, 4 NVMe a 8 NVMe

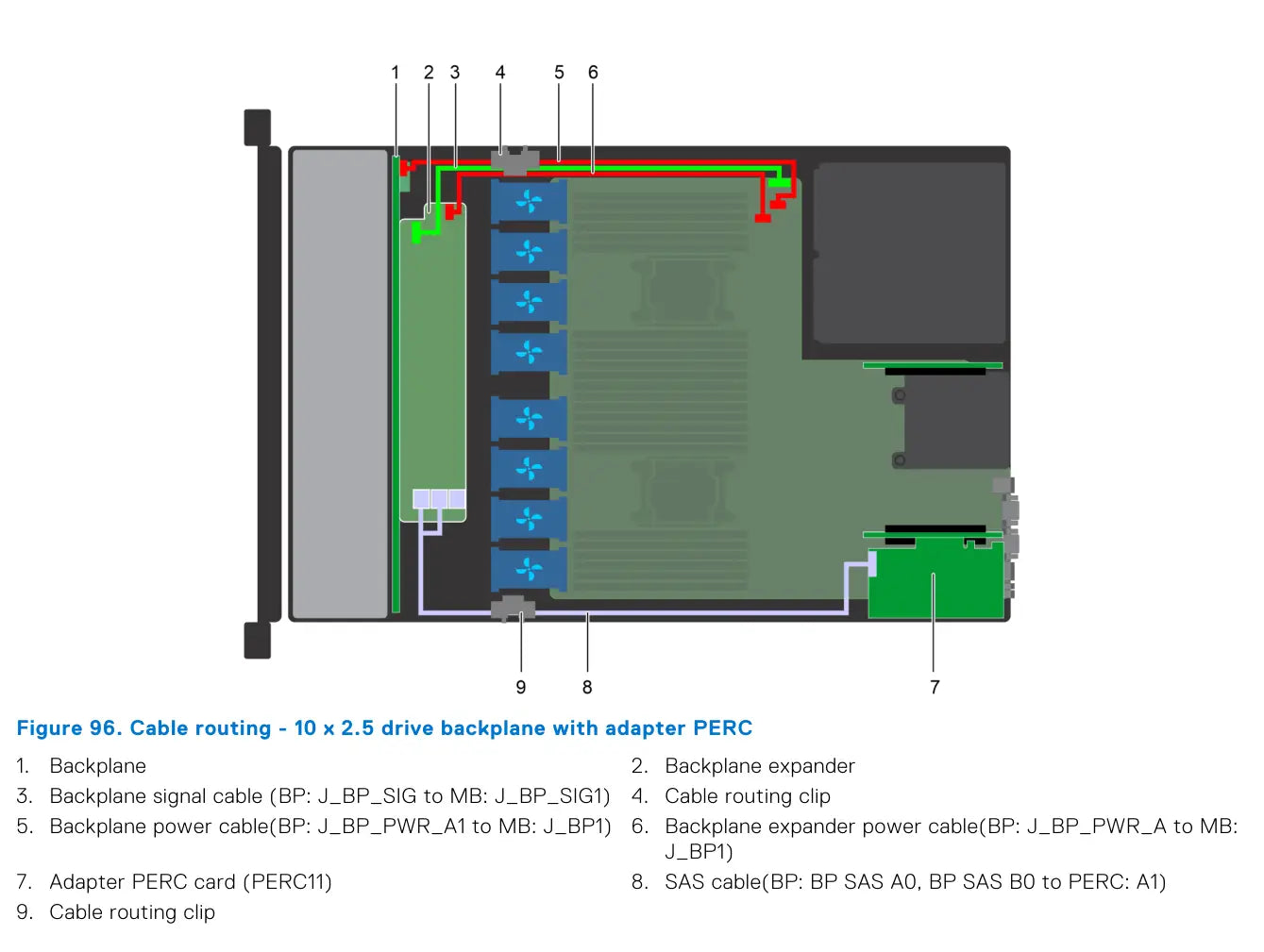

Poslední blok je nejdůležitější pro high-end konfigurace R640. Na straně 108 je 10 × 2.5" s adapter PERC. Hned poté následuje 10 × 2.5" + 2 × 2.5" rear backplane s onboard SATA, dokončené na straně 109.

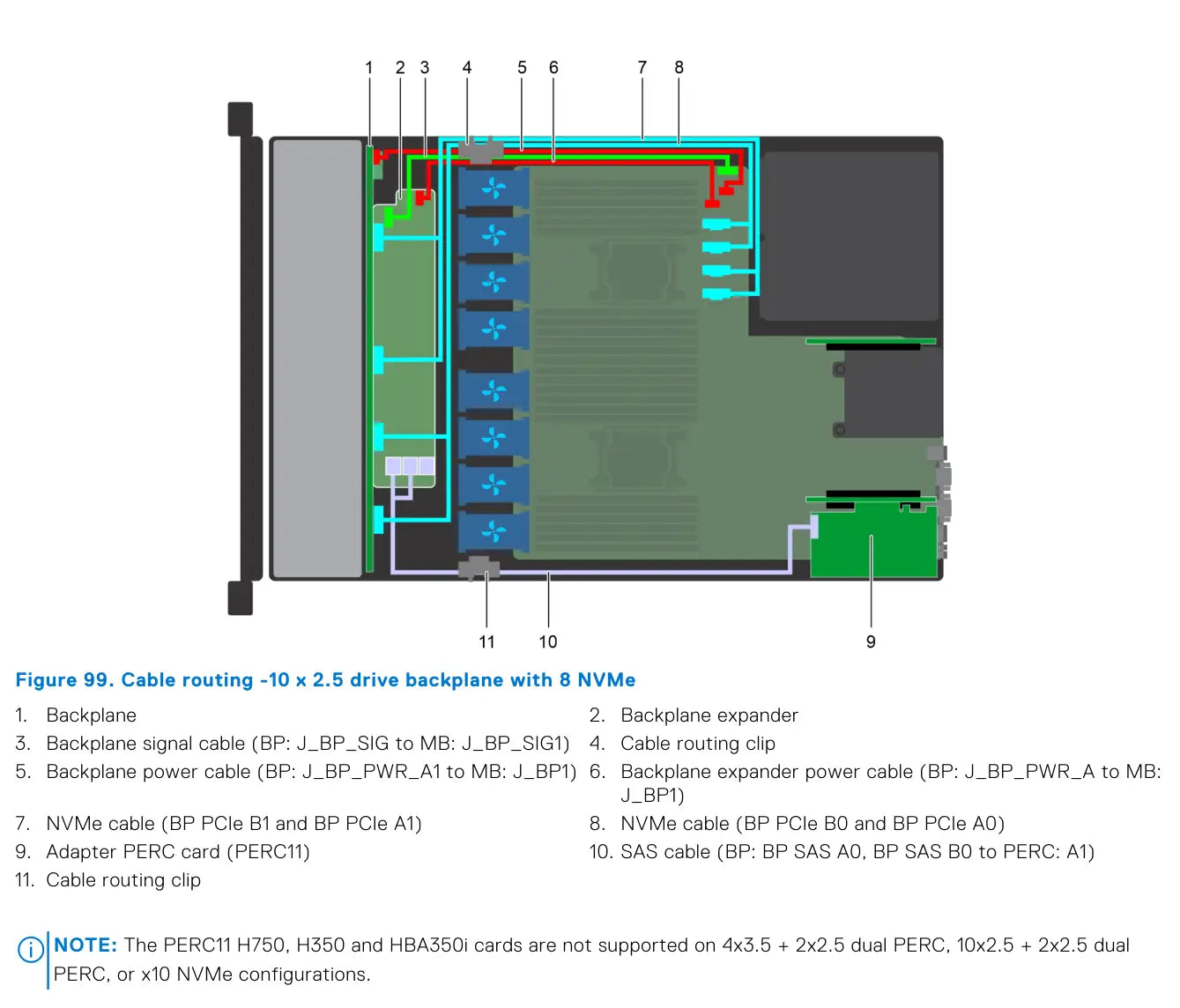

Strany 109–110 pak ukazují dvě čisté NVMe varianty: 10 × 2.5" s 4 NVMe a 10 × 2.5" s 8 NVMe. V obou případech zůstává backplane expander, power a signal vedení a podle potřeby i adapter PERC pro SAS část systému.
- 10 × 2.5" adapter PERC: SAS z BP SAS A0/B0 do PERC: A1
- 10 × 2.5" + rear 2 × 2.5" onboard SATA: rear power + rear signal + SAS na rear backplane

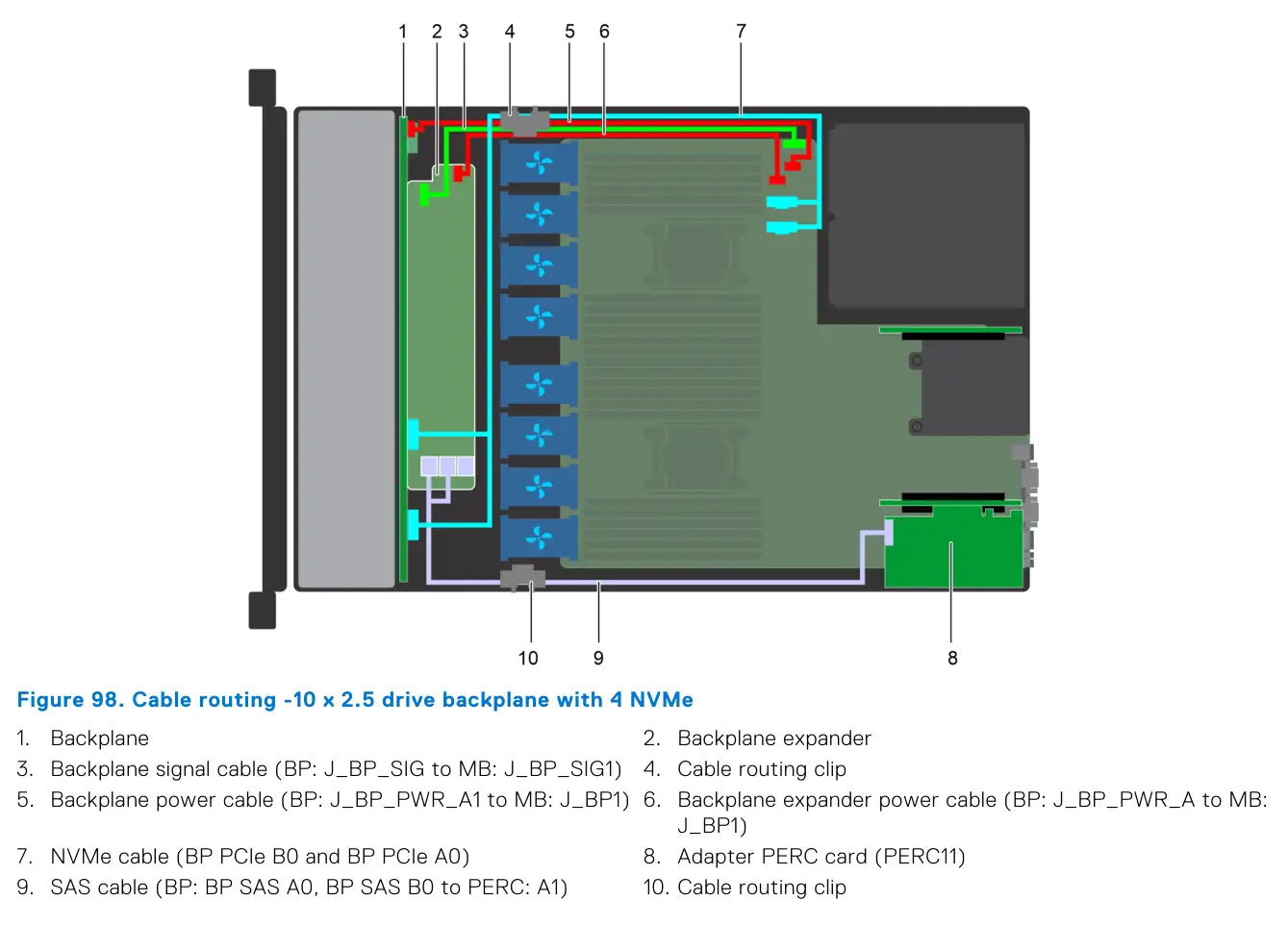

- 10 × 2.5" s 4 NVMe: zakreslen pouze pár NVMe kabelů B0/A0
- 10 × 2.5" s 8 NVMe: zakresleny oba NVMe páry B1/A1 i B0/A0
Klíčové poznámky pro kompatibilitu a servis
- 10 × 2.5" platforma je z pohledu kabeláže nejkomplexnější, protože může kombinovat expander, PERC, NVMe i rear backplane.
- 8 × 2.5" je velmi univerzální konfigurace – může běžet s Mini PERC, adapter PERC nebo čistě přes onboard SATA.
- 4 × 3.5" je nejjednodušší z hlediska kabelového managementu, ale i zde existuje rozdíl mezi Mini PERC a PERC11.
- Pokud se přidává rear backplane 2 × 2.5", vždy se rozšiřuje napájecí i signálové vedení a je potřeba zkontrolovat správnou trasu kabelů v prostoru za disky.
- Manuál uvádí omezení kompatibility u některých PERC11 konfigurací, zejména ve spojení s dual PERC a 10 × NVMe variantami.
